Reke1000 絕緣斗臂車泄漏電流測試儀的概述和使用方法

　　一、測試儀的功能特點：

　　1.高精度的單片機系統同步采集電壓與電流，測試數據精確度高;

　　2.20Ω~1M寬電阻測量范圍;

　　3.電阻、電流、測試電壓三者顯示，同時判斷試品的合格與否;

　　4.具備短路保護功能，短路提示警告;

　　5.體積小，重量輕;

　　二、主要技術參數：

　　測量范圍：20Ω~1M;

　　測試電壓：0-100V;

　　測試功率：3W以內;

　　測量精度：0.5%(全量程);

　　分辨率：電流：0.01mA;電壓：0.01V;

　　工作環境：溫度：0~50C;濕度：<85%;

　　供電方式：AC220V，50HZ;

　　重量：小于4.5kg;

　　尺寸：320mm*280mm*120mm

　　三、使用方法

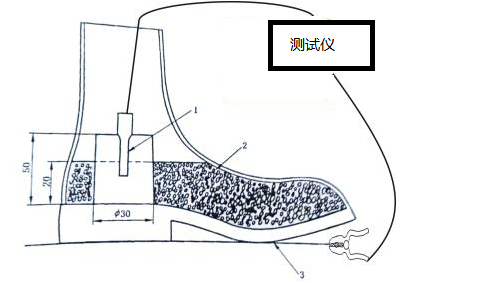

　　1.30*50鋼電極2.鋼珠3.200mm*300mm銅板電極(相關器件尺寸)

　?。ㄒ?按照上圖所示，連接測試線，并將儀器良好接地。

　?。ǘ┐蜷_電源開關，進入測試界面，依據觸控界面按鈕提示進行操作，點擊測試進行測試，測試完成可選擇實時打印數據，也可進行保存，有需要時再進行查詢打印。

　?。ㄈ┎僮鲿r，輸出帶有最高到100v左右的直流高壓，所以人體不得接觸相關器件，以免造成觸電，測試完成設備會進行放電，界面恢復初始狀態，此時可以進行拆裝試品。

　　  (四)本設備歸屬精密儀器，不使用時，請妥善保管，防潮防塵。
