一、使用方法
1、核對試驗變壓器，測量繞阻額定輸出電壓，使之與操作箱（臺）相吻合。
2、按接線示意圖接好試驗變壓器與操作箱（臺）及感應調壓器之間的聯線。
3、接通電源，通電源指示燈亮，預置時間繼電器至所需時間。此時調壓器應自動回零位。如果是感應調壓器，調壓電動機是三相電機，此時應核對相序，接能電源時應是降壓方向，如果不是降壓方向，應調換相序。
4、按啟動按鈕，然后按升壓按鈕，升壓至離所需值還有10KV時按暫停健保持，開啟點動開關，然后小心點升至所需電壓。該調壓器是按2KV／秒均勻升壓。
5、開啟時間繼電器，時間繼電器開始計時。
6、試驗時間到后，時間繼電器自動啟動降壓功能，直降至回零。然后按停止按鈕，斷開電源。
7、試驗過程中，如發現異常聲響或冒煙，有異味等，應立即停止升壓，迅速降壓至零，檢查無誤后，方可繼續升壓。
8、嚴禁在正常工作時，高壓狀態下切斷電源。但如遇人身危險時，應按停止鍵立即切斷電源。
9、如發現調壓器碳刷過度磨損，應及時更換同規格的電刷。
10、長期未用的，在重新使用時必須用兆歐表進行絕緣測量，確定阻值不低于0.5M方可繼續使用
11、使用條件
     1)溫度：0～40℃
     2)海拔高度：＜1000m
     3)相對溫度：＜85%
     4)工作場所應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和浸性介質。

二、注意事項
1、試驗前應檢查有否運輸損壞或不良接觸,并檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。按照試驗要求將操作臺、變壓器、被試品按正確接線連接好。
2、過流保護倍率轉換/切除開關（—SA）的位置正常情況只允許打在×1、×2位置無特需試驗要求請勿使用OFF檔
 注:OFF擋為切除過流保護, 過流保護為+∞（故無特需試驗要求請勿使用該檔，因?yàn)檫@樣會使變壓器失去過流保護而導致被試品及試設備損壞。）
3、當耐壓計時到時，操作臺自動聲光報警,應立即逆時針旋轉調壓器手柄至零位（請輕調手柄以防碳刷手臂撞壞嬌小的零位開關給你的工作帶來不便?。?/strong>按下停止按鈕（—SP）和計時按鈕（—ST2），紅燈滅，黃燈亮。試驗即告完畢,且及不要直接按停止按鈕否則造成高電壓狀態下的感應反壓而導致被試品及試設備損壞
4、工作場所應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和浸蝕性介質,設不使用期間應安置在常溫干燥無塵環境.
5、設備在運輸過程中請將調壓器碳刷手臂調節離開零位開關以防碳刷手臂撞壞嬌小的零位開關給你的工作帶來不便！

三、電氣原理圖

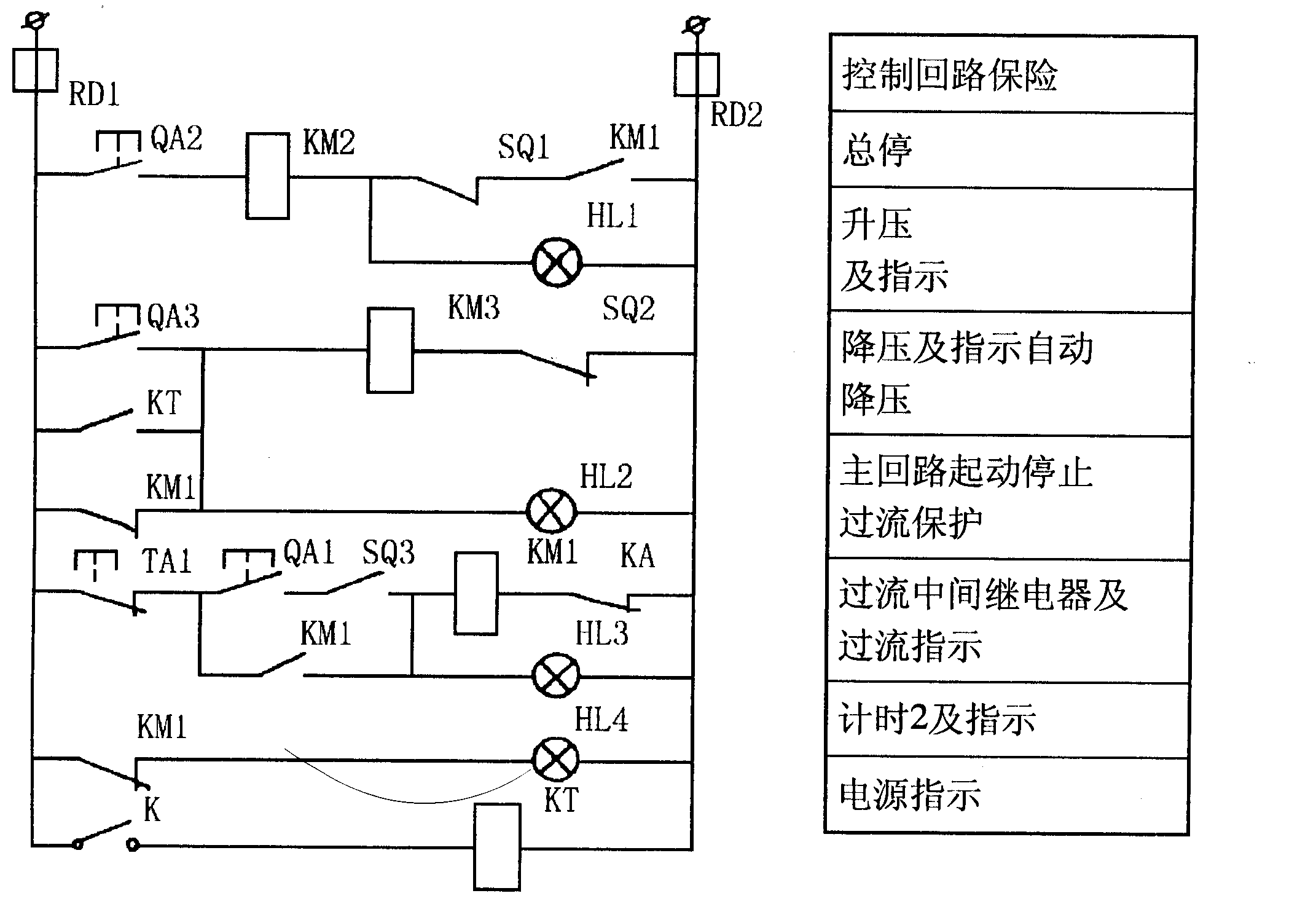

500及以下操作箱（臺）電氣原理圖



RDlRD2控制回路保險	TAl主電路停止按鈕	QAl主電路起動按鈕	QA2升壓按鈕
QA3降壓按鈕	KMl主回路接觸器	KM2升壓接觸器	KM3降壓接觸器
KA過流繼電器	KT時間繼電器	SQl上限位開關	SQ2下限位開關
SQ3零限位開關	HLl升壓指示燈	HL2降壓指示燈	HL3主回路起動指示燈
HL4主回路停止指示燈
